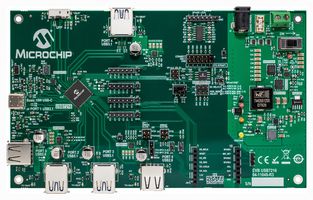

EVB-USB7216

Das Evaluationsboard USB7216 für den USB Gen2-SmartHub mit 6 Ports stellt eine Demo- und Evaluationsplattform bereit, die die nötigen Anforderungen erfüllt und die nötigen Schnittstellenoptionen für die Evaluierung des SuperSpeed+ (SS+)-USB-SmartHub™-ICs USB7216 mit 6 Ports bietet. Das Board vermittelt ein Verständnis des Produkts und beschleunigt die Integration des USB7216 in eigene Designs. Das EVB-USB7216 entspricht den Signalverarbeitungsstandards nach USB 2.0-High-Speed (HS), Full-Speed (FS) und Low-Speed (LS). Es ist am vorgeschalteten Port und an 4 der nachgeschalteten Ports, darunter eine USB Type-C™-Schnittstelle, mit USB 3.2 Gen2 kompatibel. Der fünfte und sechste nachgeschaltete Port unterstützen USB 2.0. Die Plattform EVB-USB7216 ermöglicht das gleichzeitige Laden von Akkus an allen sechs nachgeschalteten Ports (max. 10A). Das EVB-USB7216 bietet vier Konfigurationen für den Betrieb durch interne Standardeinstellungen und unterstützt eigene Konfigurationen über I2C oder durch den externen 16Mbit-SPI-Flash-Baustein.

• Vorgeschalteter USB-B-Anschluss (USB Gen2)
• Sechs nachgeschaltete USB-Anschlüsse
• Alle nachgeschalteten Anschlüsse unterstützen separate Stromversorgung und Überstromerfassung
• Alle nachgeschalteten Anschlüsse können für Akkuaufladung aktiviert werden durch Ändern der Steckbrücken J10/J14
• Boardinterner SPI-Flash für externe Firmware, die zum Download bereitstellt
• Betrieb mit einfacher Spannungsversorgung (+12.0V, geregelt) über externes Netzteil
• Boardinterner 25MHz-Quarz oder Oszillatoreingang
• Einfache boardinterne Regler für +5.2V/15A, +3.3V/0.5A, +1.2V/2A
• Brückenperipheriefunktionen (USB-zu-UART (CDC), USB-zu-I2S™-Audio-Codec, USB-zu-I2C)

Lieferumfang

Evaluationsboard EVB-USB7216, USB-Kabel mit USB-A auf USB-B
