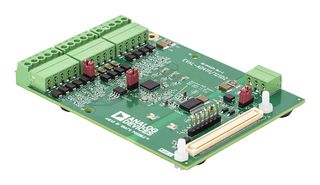

EVAL-AD4112SDZ

EVAL-AD4112SDZ ist ein Evaluationsboard zum Evaluieren des Bausteins AD4112 mit ± 10V- und 0mA- bis 20mA-Eingängen und integriertem Frontend für Systeme zur Industrieautomation. Beim Baustein AD4112 handelt es sich um einen 24-Bit-Analog/Digital-Wandler (ADC) mit 31.25kS/s und einem Eingangsspannungsbereich von ± 10V (acht massebezogene oder vier vollständig differentielle Kanäle) und vier Stromkanälen mit einem Betriebsstrom von 0mA bis 20mA. Alle Kanäle haben einen boardinternen Überspannungs- und Überstromschutz. Das Board umfasst Spannungsreferenzen sowie eine Isolierung der Strom- und Datenleitungen und kann an das SDP-B-Board (System Demonstration Platform) EVALSDP-CB1Z von Analog Devices, Inc., angeschlossen werden. Das SDP-B-Board ermöglicht den Anschluss an einen PC über einen USB-Anschluss und kann den Strom für das EVAL-AD4112SDZ-Board vom USB-Anschluss des PCs bereitstellen.

• Evaluationsboard mit vollem Funktionsumfang für den Baustein AD4112
• PC-Steuerung in Kombination mit der System Demonstration Platform SDP-B (EVAL-SDP-CB1Z)
• PC-Software für Steuerung und Datenanalyse (Zeitbereich)

Lieferumfang

Evaluationsboard EVAL-AD4112SDZ, AD411X Eval+-Evaluationssoftware.

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
