PI3PCIE3412AZHEX
Schalt-IC, Multiplexer / Demultiplexer, 2:1, 3.3V, 2 Lanes, PCIe/USB/SAS/SATA/XAUI/RXAUI, 42pol TQFN
Ihr Bedarf geht darüber hinaus?
| Menge | |
|---|---|
| 100+ | € 1,120 |
| 250+ | € 1,050 |
| 500+ | € 1,020 |
Produktspezifikationen
Produktbeschreibung
Der Schalt-IC PI3PCIE3412AZHEX ist ein für 3.3V ausgelegter 2:1-Mux/Demux-Schalter für 2 PCI Express® 3.0-Lanes mit einfachem Enable-Pin. Der Baustein schaltet 2 volle PCI Express® 3.0-Lanes auf einen von zwei Orten. Mithilfe eines einzigartigen Designverfahrens konnte die Impedanz des Schalter so minimiert werden, dass die durch den Schalter hervorgerufene Dämpfung minimal ausfällt. Zudem konnte ein Layout speziell für PCI Express-Signale umgesetzt werden, welches den Kanal-zu-Kanal-Versatz sowie den Kanal-zu-Kanal-Crosstalk gemäß PCI Express-Spezifikation minimiert. Typische Anwendungen umfassen: Signalführung für PCI Express 3.0, DP1.2, USB 3.0, SAS 2.0, SATA 3.0, XAUI, RXAUI mit geringer Signaldämpfung.
- 4 differentielle Kanäle, 2:1-Mux/DeMux
- PCI Express® 3.0-Leistung, 8.0 Gbit/s
- Bidirektionaler Betrieb
- ESD-Schutz: 1.5kV HBM; Versorgungsspannung: 3.3V
- Unterstützt DP1.2 - HBR2, HBR, RBR
- Gesamtstrom von VDD 3.3V-Spannungsversorgung: typ. 0.15mA bei SEL=0V oder VDD
- Gleichtaktspannung (differentielle Pins): max. 0.8V
- Nahnebensprechen: min -34.1dB bei f = 50MHz - 1.25GHz

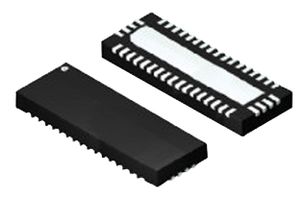

- 42-poliges TQFN-Gehäuse
- Industrieller Temperaturbereich: -40°C bis 85°C
Technische Spezifikationen
PCI-Express-Schalter
4Kanäle
3V bis 3.6V
8Gbps
500mW
4Kanäle
-
2:1
Oberflächenmontage
85°C
-
No SVHC (27-Jun-2024)
Multiplexer/Demultiplexer-Schalter
Einfache Versorgung
8Kanäle
TQFN
42Pin(s)
5ohm
-
PCIe, USB, SAS, SATA, XAUI, RXAUI
-40°C
-
MSL 1 - unbegrenzt
