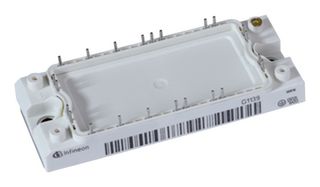

FP100R12N2T7BPSA1
IGBT-Modul, PIM-Dreiphasen-Eingangsgleichrichter, 100 A, 1.5 V, 175 °C, Module
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerFP100R12N2T7BPSA1
Bestellnummer3794516
ProduktpaletteTRENCHSTOP EconoPIM 2
Auch bekannt alsSP005345908, FP100R12N2T7
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerFP100R12N2T7BPSA1
Bestellnummer3794516
ProduktpaletteTRENCHSTOP EconoPIM 2
Auch bekannt alsSP005345908, FP100R12N2T7
Technisches Datenblatt
IGBT-KonfigurationPIM-Dreiphasen-Eingangsgleichrichter
Dauer-Kollektorstrom100A
DC-Kollektorstrom100A
Kollektor-Emitter-Sättigungsspannung1.5V
Kollektor-Emitter-Sättigungsspannung Vce(on)1.5V
Verlustleistung Pd-
Verlustleistung-
Sperrschichttemperatur Tj, max.175°C
Betriebstemperatur, max.175°C
Bauform - TransistorModule
IGBT-AnschlussLötanschluss
Kollektor-Emitter-Spannung V(br)ceo1.2kV
Kollektor-Emitter-Spannung, max.1.2kV
IGBT-TechnologieIGBT7 - T7 [Trench Stop]
TransistormontagePlatte
ProduktpaletteTRENCHSTOP EconoPIM 2
SVHCNo SVHC (08-Jul-2021)
Technische Spezifikationen
IGBT-Konfiguration
PIM-Dreiphasen-Eingangsgleichrichter
DC-Kollektorstrom
100A
Kollektor-Emitter-Sättigungsspannung Vce(on)
1.5V
Verlustleistung
-
Betriebstemperatur, max.
175°C
IGBT-Anschluss
Lötanschluss
Kollektor-Emitter-Spannung, max.
1.2kV
Transistormontage
Platte
SVHC
No SVHC (08-Jul-2021)
Dauer-Kollektorstrom
100A
Kollektor-Emitter-Sättigungsspannung
1.5V
Verlustleistung Pd
-
Sperrschichttemperatur Tj, max.
175°C
Bauform - Transistor
Module
Kollektor-Emitter-Spannung V(br)ceo
1.2kV
IGBT-Technologie
IGBT7 - T7 [Trench Stop]
Produktpalette
TRENCHSTOP EconoPIM 2
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Hungary
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Hungary
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (08-Jul-2021)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.322958
