2401

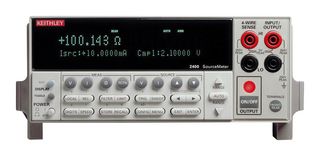

Beim Modell 2401 handelt es sich um ein SourceMeter®-Multifunktionsgerät (SMU) (20V, 1A, 20W). Dieses Gerät ist für Prüfanwendungen ausgelegt, die eine enge Kopplung von Einspeisung und Messung erfordern. Es bietet eine präzise Spannungs- und Stromeinspeisung und -messung. Es umfasst sowohl eine hochstabile, rauscharme DC-Stromquelle mit Readback sowie ein rauscharmes 6.5-stelliges Multimeter mit hoher Wiederholbarkeit. So entsteht ein kompaktes DC-Parameter-Prüfgerät mit einem Kanal, das als Spannungsquelle, Stromquelle, Spannungsmesser, Strommesser und Ohmmeter fungieren kann. Insbesondere in der Herstellung von Bauelementen und Modulen für Kommunikations-, Halbleiter-, Computer-, Kfz- und Medizintechnik ist dieses SMU ein unersetzlicher Helfer für viele verschiedene Charakterisierungs- und Testaufgaben im Rahmen der Fertigung.

• Leistung von fünf Instrumenten in einem (IV-Quelle, IVR-Messung), Source- und Sink-Betrieb (4 Quadranten)
• Grundgenauigkeit: 0.012% mit 6½-stelliger Auflösung; max. 20V
• 2-, 4- und 6-Draht-Fernmessung und -V-Sourcing
• 1700 Messwerte/Sekunde bei 4.5 Stellen, Übertragung über GPIB-Schnittstelle
• Source- und Sink-Betrieb (4 Quadranten)
• Pass/Fail-Komparator für schnelle Aussortierung
• Schnittstellen: Standard-SCPI-GPIB, RS-232 und Keithley Trigger Link
• Ausführen von I-V-Charakterisierung mithilfe der KickStart-Software von Keithley
• Abmessungen (H x B x T): 89mm x 213mm x 370mm; Gewicht: 3.21kg

Lieferumfang

SourceMeter®-Gerät vom Modell 2401, Messleitungen, LabVIEW-Softwaretreiber (per Download).
