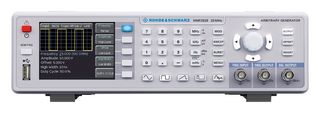

R&S HMF2525

Der vielseitige und leistungsstarke Funktions-/Arbiträrgenerator HMF2525 von R&S wurde für den Einsatz in Forschungs- und Entwicklungslabors, in industriellen Anwendungen, an Universitäten, in Prüf- und Fertigungsanlagen sowie in der Wartung konzipiert. Er bietet den tiefsten Speicher für Arbiträrsignalformen seiner Klasse und kann nahezu jede denkbare Arbiträrsignalform mit hoher Genauigkeit erzeugen. Arbiträrsignalformen haben eine Amplitudenauflösung von 14 Bit, eine Abtastrate von 250MSa/s und eine Signallänge von bis zu 256 k Punkten. Dank umfangreicher Funktionen wie interner oder externer FM-, PM-, PWM-, FSK-Modulation eignet sich dieser Generator hervorragend für eine Vielzahl an Anwendungen wie der Entwicklung elektronischer Systeme, der Sensorsimulation und Funktionstests.

• Frequenzbereich: 10µHz bis 25MHz
• Ausgangsspannung: 5mVpp bis 10Vpp
• Arbiträrgenerator: 250MS/s, 14 Bit, 256kpts
• Signalformen: Sinus, Rechteck, Impuls, Dreieck, Rampe, Arbiträr einschl. Standardsignalformen
• Harmonische Gesamtverzerrung: 0.04% (f <lt/>100kHz)
• Burst, Sweep, Gating, externe Triggerung
• Anstiegszeit: <lt/>8ns, im Impulsmodus 8 bis 500ns variable Flankenzeit
• Impulsmodus: Frequenzbereich 100µHz bis 12.5MHz, Pulsbreite 15ns bis 999s, Auflösung 5ns
• Modulationsmodi: AM, FM, PM, PWM, FSK (int. und ext.)
• 10MHz-Zeitbasis: ± 1ppm Stabilität (TCXO), I/O rückseitig, BNC-Anschluss
• USB-Anschluss vorn: Speichern und Aufrufen von Signalformen und Einstellungen
• 8.9cm-TFT-Anzeige: klare Darstellung der Signalform und aller Parameter
• Zweifachschnittstelle USB/RS-232, optional: Ethernet/USB oder IEEE-488 (GPIB)

Anwendungen

Sensortechnik, Signalverarbeitung, Messtechnik

Lieferumfang

Netzkabel, Benutzerhandbuch und CD.

Hinweise

Für dieses Produkt bieten wir zusätzlich Kalibrierservices (nur in Europa) an. Weitere Informationen zu den angebotenen Optionen erhalten Sie auf unserer Kalibrierungsseite.
