B-LCD40-DSI1

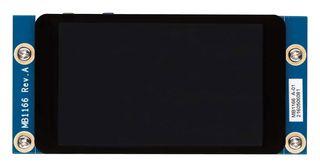

B-LCD40-DSI1 ist eine 4"-WVGA-TFT-LCD-Tochterplatine mit MIPI DSI-Schnittstelle und kapazitivem Touchscreen. Die LCD-Tochterplatine ist eine optionale Anzeigeplatine, die mit einem Discovery-Board wie dem STM32F769I-DISC1 verwendet werden kann. Sie hat ein eigenkapazitives Touchpanel, das Ein-Punkt-Berührung und Gesten oder Zwei-Punkt-Berührung unterstützt. Die Evaluationsboards STM32F769I-EVAL, STM32F779I-EVAL, STM32469I-EVAL, STM32479I-EVAL und das Discovery-Board STM32F769I-DISCO werden mit der bereits angeschlossenen LCD-Tochterplatine geliefert.

• 480 (RGB) x 800 Pixel
• 16.7M Displayfarben
• RGB vertikaler Streifen der Pixelanordnung
• Bis zu zwei Spuren von MIPI DSI-Daten
• 2.8V- bis 3.3V-Spannungsversorgung für LCD und Touchpanel
• Versorgungsspannung für Hintergrundbeleuchtung: 5V

Anwendungen

Entwicklung von Embedded-Systemen, Bildverarbeitung & Video
