EK-Z7-ZC702-G

Beim Modell EK-Z7-ZC702-G von Xilinx handelt es sich um ein Evaluationskit für den Zynq®-7000 All Programmable SoC ZC702. Dieses Kit umfasst alle grundlegenden Komponenten von Hardware, Entwicklungstools, IP und vorverifizierten Referenzdesigns, einschließlich eines Zieldesigns, wodurch eine vollständige Embedded-Verarbeitungsplattform ermöglicht wird. Die enthaltenen vorverifizierten Referenzdesigns und die FMC-Steckverbinder (FPGA Mezzanine Connector) nach Industriestandard ermöglichen die Skalierung und Anpassung mit Tochterplatinen. Das Kit wurde optimiert für das schnelle Prototyping von Embedded-Anwendungen mithilfe des Zynq-7000 SoCs.

• Hardware, Designtools, IP und vorverifizierte Referenzdesigns
• Erweiterte Speicherschnittstelle 1GB-DDR3-Komponentenspeicher
• Ermöglicht serielle Konnektivität mit USB-OTG, UART, IIC, CAN-Bus
• Unterstützt Embedded-Verarbeitung mit zwei ARM Cortex-A9-Core-Prozessoren
• Entwickeln von Netzwerkanwendungen mit 10-100-1000MB/s-Ethernet (GMII, RGMII und SGMII​)
• Implementieren von Videoanzeigeanwendungen mit HDMI-Ausgang
• I/O-Erweiterung mit der FMC-Schnittstelle (FPGA Mezzanine Card)

Anwendungen

Entwicklung von Embedded-Systemen

Lieferumfang

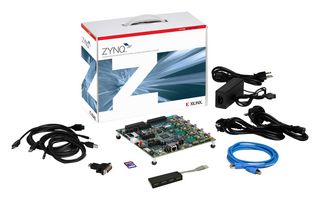

ZC702-Evaluationsboard mit dem XC7Z020 CLG484 -1 AP-SoC und vollständiger Vivado® Design Suite: Design Edition (Node-Locked & gerätegebunden zum Zynq-7000 XC7Z020-SoC mit 1 Jahr Updates und Support), AMS 101-Evaluationsboard, gedruckte Kurzanleitung, Ziel-Referenzdesign zeigt verschiedene Embedded-Bereichsfunktionen mit einem Linux-basierten Video-Pipeline-Design, Board-Designdateien (DxDesigner 2005, Allegro 16.3 - 16.5), Kabel und Netzteil.

Warnungen und Hinweise

Information zur Gewährleistung: Entwicklungsboards, Kits und Programmierkabel von Xilinx haben eine Gewährleistung von neunzig (90) Tagen ab Kaufdatum.

Hinweise

Hinweis: Dieses Produkt ist nicht stornierbar und nicht retournierbar (NCNR). Information zur Gewährleistung: Für Halbleiterprodukte von Xilinx gilt eine Gewährleistung von zwölf (12) Monaten ab Kaufdatum.
