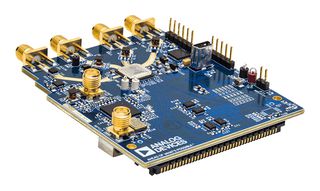

AD9174-FMC-EBZ

AD9174-FMC-EBZ ist ein Evaluationsboard für den Baustein AD9174, bei dem es sich um einen zweifachen 16-Bit-HF-D/A-Wandler (12.6GS/s) und DDS-Synthesizer handelt. Dieses Evaluationsboard unterstützt die ADS7-Plattform von Analog Devices für Lane-Rate-Konfigurationen von ≤12.5GB/s. Die DPGDownloader-Software wird verwendet zum Einstellen der Datenvektoren und der FPGA-SERDES-Modus-Konfiguration für die KCU105-Plattform, ADS8 oder ADS7, und die ACE-Software (Analyse Steuerung Evaluierung) wird verwendet zum Einrichten des AD9174-Evaluationsboards, einschließlich des Taktverteilungschips HMC7044 auf dem Board. Das Evaluationsboard AD9174-FMC-EBZ kann durch einen externen direkten Takt mit ausgeschalteter DAC-PLL oder durch den boardinternen Takt von HMC7044 mit eingeschalteter DAC-PLL angesteuert werden. Der Referenztakt von HMC7044 kann durch den boardinternen 122.88MHz-Quarz oder den externen Signalgenerator bereitgestellt werden.

Lieferumfang

Evaluationsboard AD9174-FMC-EBZ, Mini-USB-Kabel.

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
