DC2703A-A-KIT

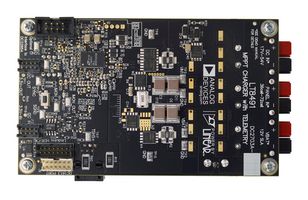

DC2703A-A-KIT ist ein Demokit für den Hochspannungs-Buck-Boost-Laderegler LT8491 mit Maximum Power Point Tracking (MPPT) und I2C-Schnittstelle. Das Kit DC2703A-A-KIT umfasst das Board DC2703A (LT®8491-Demoboard) und das Board DC1613A (USB-zu-I2C-Controller), die zusammen einen leistungsstarken Buck-Boost-Ladewandler mit einer I2C-Schnittstelle bereitstellen. Der Baustein LT8491 verfügt über eine MPPT-Funktion und bietet flexible Ladeprofile, die sich für die meisten Akkutypen eignen. Das DC2703A-A-KIT-Board ist konfiguriert für einen Eingangsspannungsbereich von 17V bis 54V, und die Stromquelle kann ein Solarpaneel mit 36 bis 72 Zellen (bis zu 200W) oder eine DC-Spannungsquelle sein. Der Wandler LT8491 kann von Eingangsspannungen über, unter oder gleich der Akkuspannung betrieben werden. Der DC2703A-A-KIT-Board-Ausgang ist ausgerichtet zum Laden eines 12V-SLA-Akkus mit einem Ladestrom von bis zu 16.6A. Das DC2703A-A-KIT-Board kann so modifiziert werden, dass es eine deutlich höhere Ausgangsspannung unterstützt, mit Modifizierungen wie MOSFET und Kondensatoren an der Ausgangsseite mit höherer Nennspannung.

• Schaltfrequenz: 150kHz bei TA = 25°C
• Wirkungsgrad: 97.1% am DC-Eingang, VIN = 24V, VOUT = 14.2V, IOUT = 8A, TA = 25°C

Lieferumfang

DC2703A (LT®8491-Demoboard), DC1613A (USB-zu-I2C-Controller).

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
