DC2770A-B-KIT

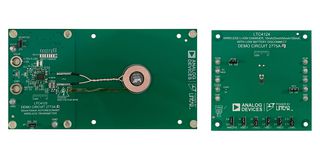

DC2770A-B-KIT ist ein Demokit für den drahtlosen Lithium-Ionen-Lade-IC LTC4124/LTC4125 (100mA). Das Kit DC2770A-B-KIT umfasst das Transmitter-Board DC2773A-B (mit dem Baustein LTC®4125) und das Board DC2775A-D (mit dem Baustein LTC®4124). Der DC2775A-D-Empfänger kann einen einzigen Lithium-Ionen-Akku bei bis zu 100mA laden mit einem Luftspalt von 3mm bis 5mm zwischen den Sende- und Empfangsspulen. Der DC2773A-B-Transmitter unterstützt die Optimum Power Search- und Foreign Object Detection-Funktionen über den Baustein LTC4125.

• DC2773A-B Eingangsspannung: 4.5V bis 5.5V bei IVIN ≤ 500mA
• DC2773A-B VIN-Strom: 500mA bei VIN = 5V
• Akkuladespannung DC2775A-D: 4.35V bei VSEL1 = HI, VSEL2 = HI
• DC2775A-D-Ladestrom: 100mA bei VBAT = 4.0V, ISEL1 = VCC, ISEL2 = VCC
• Resonanzfrequenz DC2773A-B und DC2775A-D: 200kHz

Lieferumfang

Transmitter-Demoboard DC2773A-B (LTC4125), Empfänger-Demoboard DC2775A-D (LTC4124).

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
