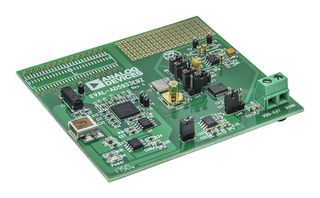

EVAL-AD5933EBZ

EVAL-AD5933EBZ ist ein Evaluationsboard zum Evaluieren des hochpräzisen Impedanzwandlersystems AD5933, das einen boardinternen Frequenzgenerator mit einem 12-Bit-Analog/Digital-Wandler (ADC) mit 1MS/s kombiniert. Der Frequenzgenerator ermöglicht die Erregung einer externen komplexen Impedanz mit einer bekannten Frequenz. Der boardinterne A/D-Wandler tastet das Echo der Impedanz ab, und eine boardinterne DSP-Engine an jeder Erregerfrequenz verarbeitet die DFT. Der Baustein AD5933 umfasst zudem einen internen Temperatursensor mit einer Auflösung von 13 Bit. Er wird üblicherweise unter anderem in folgenden Anwendungen eingesetzt: elektrochemische Analyse, Impedanzspektroskopie, komplexe Impedanzmessung, Geräte zur Überwachung von und zum Schutz vor Korrosion, biomedizinische und Kfz-Sensor und Näherungsmessung.

• Evaluationsboard mit vollem Funktionsumfang für den Baustein AD5933
• GUI-Software mit Frequenz-Sweep-Funktion für Boardsteuerung und Datenanalyse
• Mehrere Optionen für Verbindung der Stromversorgung
• Eigenständiger Betrieb möglich mit serieller I2C-Schnittstelle, Laden vom boardinternen Mikrocontroller
• Wählbare Optionen für den Systemtakt, einschließlich internem RC-Oszillator oder boardinternem 16MHz-Quarz

Lieferumfang

Evaluationsboard EVAL-AD5933EBZ für den Baustein AD5933, Software-CD.

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
