EVAL-ADATE320EBZ

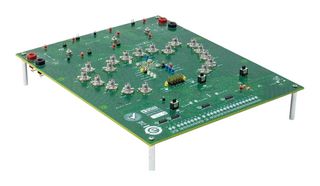

EVAL-ADATE320EBZ ist ein Evaluationsboard zum Evaluieren des zweifachen, integrierten DCL ADATE320 (1.25GHz) mit PPMU, D/A-Wandlern zur Pegeleinstellung und chipinternen Kalibrationsregistern. ADATE320 ist eine Einzelchip-ATE-Komplettlösung, die die Pin-Elektronikfunktionen eines Treiber, eines Komparators und einer aktiven Last (DCL) sowie einer 4-Quadranten-PPMU (Per-Pin Parametric Measurement Unit) durchführt. Dedizierte 16-Bit-Digital/Analog-Wandler (DAC) mit chipinternen Kalibrationsregistern bieten alle erforderlichen DC-Pegel für den Betrieb des Bausteins. Der Treiber bietet drei aktive Modi – High, Low und Terminate – sowie einen hochimpedanten Inhibit-Zustand. Der Inhibit-Zustand vereinfacht in Kombination mit den integrierten dynamischen Begrenzungen die deutliche Dämpfung von Reflexionen an der Übertragungsleitung, wenn der Treiber die Leitung nicht aktiv terminiert. Die Open-Circuit-Ansteuerung ist möglich von -1.5V bis +4.5V, um Standard-ATE- und Messgerätanwendungen unterzubringen.

• 1.25GHz, 2.5GB/s Datenübertragungsrate
• 3-stufiger Treiber mit High-Z und Reflection-Clamps
• Fenster- und differentielle Komparatoren
• Aktive Last: ± 25mA
• Modus mit geringem Leckstrom
• Integrierte 16-Bit-D/A-Wandler mit Korrektur von Offset und Verstärkung
• Verlustleistung pro Kanal: 1.2W
