EVAL-ADM2761EEBZ

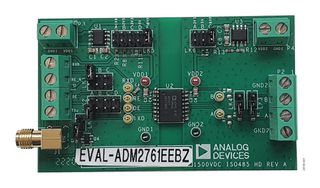

Das Evaluationsboard EVAL-ADM2761EEBZ ermöglicht die Evaluierung des isolierten (5.7kVrms) RS-485-Transceivers ADM2761E mit hoher Betriebsspannung und ESD-Schutz bis ± 15kV (IEC). Das Board EVAL-ADM2761EEBZ bietet Optionen zum Evaluieren des Bausteins ADM2761E in einem individuellen System. Die Schraubklemmblöcke auf dem Board EVAL-ADM2761EEBZ ermöglichen einen einfachen Zugriff auf die digitalen und RS-485-Bussignale. Jeder Digitaleingang kann über die boardinternen Jumper-Optionen konfiguriert werden. Zwei boardinterne LDO-Regler ADP7104 akzeptieren eine Eingangsspannung von bis zu 20V und geben eine Reihe von wählbaren Versorgungsspannungen zum VDD1-Pin und VDD2-Pin aus, die konfigurierbar sind über Jumper-Optionen. Die LDO-Regler können überbrückt werden, um den VDD1-Versorgungspin und VDD2-Versorgungspin des Bausteins ADM2761E direkt von einem externen Netzteil aus mit Strom zu versorgen.

• 2-lagige Leiterplatte, abgestrahlte Emissionen entsprechen EN 55032 Klasse B
• Boardinterne LDO-Regler ADP7104 mit Jumper-Option für die Evaluierung in Konfigurationen mit mehreren Versorgungsspannungen
• Flexible Niederspannungs-VDD1-Versorgungsschiene zum Anschluss an Eingangs- und Ausgangs-Nodes ab 1.7V
• VDD2-Versorgungsschiene von 3V bis 5.5V
• ESD-Schutz gemäß IEC 61000-4-2 an Pin A und Pin B: ≥ ± 12kV Kontaktentladung und ≥ ± 15kV Entladung über die Luft
• SMA-Steckverbinder TxD-Eingangssignal
• Schraubklemmblöcke zum Anschluss von Stromversorgung sowie digitalen und RS-485-Signalen
• Über Jumper auswählbare Aktivierung und Deaktivierung für digitale Eingangssignale
• Widerstände und Grundfläche für Anschluss
• Prüfpunkte zum Messen aller Signale
