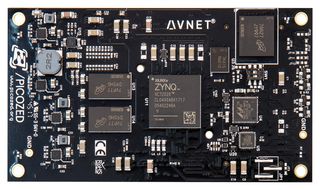

AES-Z7PZ-7Z010-SOM-G/REV-E

Das AES-Z7PZ-7Z010-SOM-G/REV-E ist ein hochflexibles, robustes System-on-Module (SoM) der 7010 PicoZed-Familie, das auf dem Xilinx Zynq®-7000 All Programmable (AP)-SoC basiert. Das PicoZed-Modul umfasst die für den Core der meisten SoC-Designs erforderlichen Funktionen, darunter Speicher, Konfiguration, Ethernet, USB und Taktsignale. Es ermöglicht über drei I/O-Steckverbinder an der Modulrückseite einen einfachen Zugriff auf über 100 benutzerdefinierbare I/O-Pins. Zielanwendungen sind Embedded-Systems-on-Module (SoM), Embedded-Vision-Systeme, Prüf- und Messtechnik, Motorsteuerung, SDR-Funk, industrielle Automatisierung.

• 1GB an DDR3-SDRAM, 128MB an QSPI-Flash, 8GB an eMMC-Speicher
• 10/100/1000-Ethernet-PHY, USB 2.0-PHY, benutzerdefinierbare I/O (über drei Board-to-Board-Steckverbinder) für Kommunikation
• 113 benutzerdefinierbare I/O (100 PL, 13 PS-MIO), PL-I/O konfigurierbar als bis zu 48 LVDS-Paare oder 100 massebezogene I/O
• JTAG-Konfigurationsport zugänglich über I/O-Steckverbinder
• Zugriff auf PS-JTAG-Pins über I/O-Steckverbinder
• 33.33MHz-Oszillator
• Linux BSP und Referenzdesign-Software
