100A

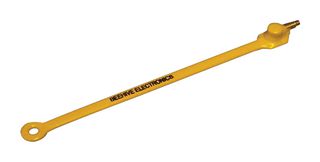

100A von Beehive Electronics ist ein EMV-Tastkopf der Produktreihe 100. Dabei handelt es sich um eine kleine Magnetfeldsonde, die sich hervorragend eignet zum Orten von Quellen von EMI-Emissionen. Durch die integrierte elektrostatische Abschirmung wird eine hohe Gleichtaktunterdrückung gewährleistet, und dank der feinen räumlichen Auflösung können Emissionsquellen bis hin zu problematischen Bauelementen zurückverfolgt werden. Der EMV-Tastkopf ist ausgelegt zum Identifizieren und Beheben von EMI-Problemen. Er liefert eine herausragende Wiederholbarkeit. Aufgrund der planaren Konstruktion des Tastkopfs sind selbst die großen Schleifen nur 2.794mm dick, sodass der Tastkopf in schmale Fugen und Spalten eingeführt werden kann. Das Produkt wird üblicherweise unter anderem eingesetzt zum Identifizieren der Quellen von Problemen mit EMI-Emissionen und zum nicht-invasiven Testen von HF-Schaltungen.

• Integrierte elektrostatische Abschirmung in der Schleife für hohe Gleichtaktunterdrückung
• Mehrere Schleifengrößen sorgen für eine optimale Empfindlichkeit und räumliche Auflösung bei verschiedenen Frequenzen
• Abmessungen optimiert für Zugang zu beengten Bereichen
• Mittlere Schleife: 12.7mm Spitzendurchmesser, 10.16mm Schlaufendurchmesser
• Empfindlich gegenüber Magnetfeldern
• Kann von einer Signalquelle betrieben werden um Felder für Tests der elektromagnetischen Störanfälligkeit zu erzeugen
• Kann verwendet werden zum Messen der Signale, die an einer funktionsfähigen Leiterplatte anliegen
• Länge: 161.29mm (ohne Steckverbinder); Dicke der Spitze: 2.794mm
