FF75R12RT4HOSA1
IGBT-Modul, Zweifach, 75 A, 1.85 V, 395 W, 150 °C, Modul

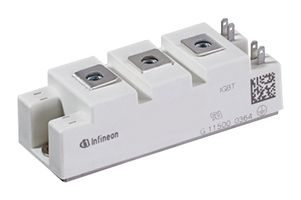

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerFF75R12RT4HOSA1
Bestellnummer2726151
Auch bekannt alsFF75R12RT4, SP000624916
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerFF75R12RT4HOSA1
Bestellnummer2726151
Auch bekannt alsFF75R12RT4, SP000624916
Technisches Datenblatt
Wandlerpolaritätn-Kanal
IGBT-KonfigurationZweifach
DC-Kollektorstrom75A
Dauerkollektorstrom75A
Kollektor-Emitter-Sättigungsspannung1.85V
Kollektor-Emitter-Sättigungsspannung Vce(on)1.85V
Verlustleistung Pd395W
Verlustleistung395W
Betriebstemperatur, max.150°C
Sperrschichttemperatur Tj, max.150°C
Kollektor-Emitter-Spannung V(br)ceo1.2kV
Bauform - TransistorModul
IGBT-AnschlussStiftbolzen
Kollektor-Emitter-Spannung, max.1.2kV
IGBT-TechnologieIGBT 4 [Trench/Feldstop]
TransistormontagePlatte
Produktpalette-
SVHCNo SVHC (23-Jan-2024)
Alternativen für FF75R12RT4HOSA1
1 Produkt(e) gefunden
Technische Spezifikationen
Wandlerpolarität
n-Kanal
DC-Kollektorstrom
75A
Kollektor-Emitter-Sättigungsspannung
1.85V
Verlustleistung Pd
395W
Betriebstemperatur, max.
150°C
Kollektor-Emitter-Spannung V(br)ceo
1.2kV
IGBT-Anschluss
Stiftbolzen
IGBT-Technologie
IGBT 4 [Trench/Feldstop]
Produktpalette
-
IGBT-Konfiguration
Zweifach
Dauerkollektorstrom
75A
Kollektor-Emitter-Sättigungsspannung Vce(on)
1.85V
Verlustleistung
395W
Sperrschichttemperatur Tj, max.
150°C
Bauform - Transistor
Modul
Kollektor-Emitter-Spannung, max.
1.2kV
Transistormontage
Platte
SVHC
No SVHC (23-Jan-2024)
Technische Dokumente (3)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Slovak Republic
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Slovak Republic
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (23-Jan-2024)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.155809
