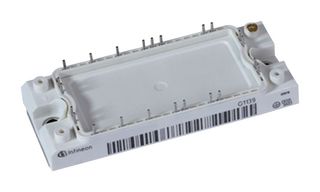

FP25R12KE3BOSA1
IGBT-Modul, PIM-Dreiphasen-Eingangsgleichrichter, 25 A, 1.7 V, 155 W, 125 °C, Module
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerFP25R12KE3BOSA1
Bestellnummer2709891
ProduktpaletteEconoPIM
Auch bekannt alsFP25R12KE3, SP000100411
Technisches Datenblatt
IGBT-KonfigurationPIM-Dreiphasen-Eingangsgleichrichter
Wandlerpolaritätn-Kanal
DC-Kollektorstrom25A
Dauerkollektorstrom25A
Kollektor-Emitter-Sättigungsspannung Vce(on)1.7V
Kollektor-Emitter-Sättigungsspannung1.7V
Verlustleistung Pd155W
Verlustleistung155W
Kollektor-Emitter-Spannung V(br)ceo1.2kV
Sperrschichttemperatur Tj, max.125°C
Betriebstemperatur, max.125°C
Bauform - TransistorModule
IGBT-AnschlussEinpressmontage
Kollektor-Emitter-Spannung, max.1.2kV
IGBT-TechnologieIGBT 3 [Trench/Feldstop]
TransistormontagePlatte
ProduktpaletteEconoPIM
SVHCNo SVHC (17-Jan-2023)
Alternativen für FP25R12KE3BOSA1
1 Produkt(e) gefunden
Produktbeschreibung
Warnungen und Hinweise
Aufgrund der Marktnachfrage nach diesem Produkt kommt es zu längeren Lieferzeiten. Liefertermine weichen möglicherweise ab. Das Produkt ist von Rabattaktionen ausgenommen.
Technische Spezifikationen
IGBT-Konfiguration
PIM-Dreiphasen-Eingangsgleichrichter
DC-Kollektorstrom
25A
Kollektor-Emitter-Sättigungsspannung Vce(on)
1.7V
Verlustleistung Pd
155W
Kollektor-Emitter-Spannung V(br)ceo
1.2kV
Betriebstemperatur, max.
125°C
IGBT-Anschluss
Einpressmontage
IGBT-Technologie
IGBT 3 [Trench/Feldstop]
Produktpalette
EconoPIM
Wandlerpolarität
n-Kanal
Dauerkollektorstrom
25A
Kollektor-Emitter-Sättigungsspannung
1.7V
Verlustleistung
155W
Sperrschichttemperatur Tj, max.
125°C
Bauform - Transistor
Module
Kollektor-Emitter-Spannung, max.
1.2kV
Transistormontage
Platte
SVHC
No SVHC (17-Jan-2023)
Technische Dokumente (3)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Hungary
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Hungary
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (17-Jan-2023)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.19958
