FS25R12KT3BOSA1
IGBT-Modul, Sechserpack [Vollbrücke], 40 A, 1.7 V, 145 W, 125 °C, Module

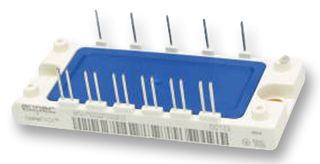

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerFS25R12KT3BOSA1
Bestellnummer2749245
ProduktpaletteEconoPACK 2
Auch bekannt alsFS25R12KT3, SP000091901
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerFS25R12KT3BOSA1
Bestellnummer2749245
ProduktpaletteEconoPACK 2
Auch bekannt alsFS25R12KT3, SP000091901
Technisches Datenblatt
IGBT-KonfigurationSechserpack [Vollbrücke]
Wandlerpolaritätn-Kanal
Dauerkollektorstrom40A
DC-Kollektorstrom40A
Kollektor-Emitter-Sättigungsspannung1.7V
Kollektor-Emitter-Sättigungsspannung Vce(on)1.7V
Verlustleistung Pd145W
Verlustleistung145W
Kollektor-Emitter-Spannung V(br)ceo1.2kV
Betriebstemperatur, max.125°C
Sperrschichttemperatur Tj, max.125°C
Bauform - TransistorModule
IGBT-AnschlussEinpressmontage
Kollektor-Emitter-Spannung, max.1.2kV
IGBT-TechnologieIGBT 3 [Trench/Feldstop]
TransistormontagePlatte
ProduktpaletteEconoPACK 2
SVHCNo SVHC (08-Jul-2021)
Produktbeschreibung
Warnungen und Hinweise
Aufgrund der Marktnachfrage nach diesem Produkt kommt es zu längeren Lieferzeiten. Liefertermine weichen möglicherweise ab
Technische Spezifikationen
IGBT-Konfiguration
Sechserpack [Vollbrücke]
Dauerkollektorstrom
40A
Kollektor-Emitter-Sättigungsspannung
1.7V
Verlustleistung Pd
145W
Kollektor-Emitter-Spannung V(br)ceo
1.2kV
Sperrschichttemperatur Tj, max.
125°C
IGBT-Anschluss
Einpressmontage
IGBT-Technologie
IGBT 3 [Trench/Feldstop]
Produktpalette
EconoPACK 2
Wandlerpolarität
n-Kanal
DC-Kollektorstrom
40A
Kollektor-Emitter-Sättigungsspannung Vce(on)
1.7V
Verlustleistung
145W
Betriebstemperatur, max.
125°C
Bauform - Transistor
Module
Kollektor-Emitter-Spannung, max.
1.2kV
Transistormontage
Platte
SVHC
No SVHC (08-Jul-2021)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (08-Jul-2021)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.000308
