IM828XCCXKMA1
Intelligentes Leistungsmodul (IPM), MOSFET, 1.2 kV, 35 A, 2.5 kV, DIP, DIPIPM

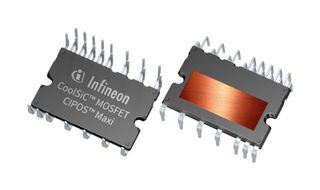

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerIM828XCCXKMA1
Bestellnummer3625307
ProduktpaletteCIPOS Maxi
Auch bekannt alsIM828-XCC, SP002441386
Technisches Datenblatt
118 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | € 85,750 |
| 5+ | € 77,740 |
| 10+ | € 69,720 |
| 50+ | € 68,330 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
€ 85,75 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerIM828XCCXKMA1
Bestellnummer3625307
ProduktpaletteCIPOS Maxi
Auch bekannt alsIM828-XCC, SP002441386
Technisches Datenblatt
IPM-LeistungsbausteinMOSFET
Nennspannung (Vces / Vdss)1.2kV
Nennstrom (Ic/Id)35A
Isolationsspannung2.5kV
Bauform - IPMDIP
IPM-BaureiheDIPIPM
ProduktpaletteCIPOS Maxi
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
IM828XCCXKMA1 is a CIPOS™ Maxi 1200V, 55 mohm three-phase CoolSiC™ MOSFET based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for industrial applications including industrial drives, HVAC, active filters, motor controls and etc.
- Based on 1200V CoolSiC™ MOSFETs
- Motor power rating up to 4.8KW at 10KHz
- Rugged 1200V SOI gate driver technology with stability against transient
- Over current shutdown
- Under-voltage lockout at all channels
- All of 6 switches turn off during protection
- Cross-conduction prevention
- Built-in NTC thermistor for temperature monitor
- Programmable fault clear timing and enable input
- UL-certified
Technische Spezifikationen
IPM-Leistungsbaustein
MOSFET
Nennstrom (Ic/Id)
35A
Bauform - IPM
DIP
Produktpalette
CIPOS Maxi
Nennspannung (Vces / Vdss)
1.2kV
Isolationsspannung
2.5kV
IPM-Baureihe
DIPIPM
SVHC
No SVHC (21-Jan-2025)
Technische Dokumente (2)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:South Korea
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:South Korea
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85423190
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.002
