34763-0001

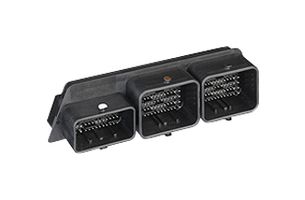

Kfz-Steckverbinder, CMC 34763 Series, Abgewinkelte Stiftleiste, 154 Kontakt(e)
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerMOLEX
Herstellerteilenummer34763-0001
Bestellnummer3365308
ProduktpaletteCMC 34763 Series
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerMOLEX
Herstellerteilenummer34763-0001
Bestellnummer3365308
ProduktpaletteCMC 34763 Series
Technisches Datenblatt
ProduktpaletteCMC 34763 Series
Kfz-SteckverbindergehäuseAbgewinkelte Stiftleiste
Anzahl der Kontakte154Kontakt(e)
Kfz-KontaktStiftkontakt, Leiterplatte
SteckverbindermaterialGehäuse aus Nylon 6.6 (Polyamid 6.6), glasfaserverstärkt
Kontaktmaterial-
KontaktüberzugZinn
IP-Schutzart-
Nennspannung14VDC
Nennstrom17A
SVHCTo Be Advised
Produktbeschreibung
34763-0001 is a 34763 series CMC header with 3-bay (Bay-X 48 circuits; Bay-Y 53 circuits; Bay-Z 53 circuits). It mates with CMC receptacle 643201318, 643212011, and 643212019.
- Through hole compliant pin termination interface style
- 154 loaded circuits
- 20 maximum mating cycles durability
- Features keying to mating part and lock to mating part
- Features polarized to mating part and polarized to PCB
- Tin plating mating
- 14VDC maximum voltage
- 10.5A, 13.5A, 17.0A, 8.0A current- maximum per contact
- Operating temperature range from -40° to +105°C
- Nylon alloy resin
Technische Spezifikationen
Produktpalette
CMC 34763 Series
Anzahl der Kontakte
154Kontakt(e)
Steckverbindermaterial
Gehäuse aus Nylon 6.6 (Polyamid 6.6), glasfaserverstärkt
Kontaktüberzug
Zinn
Nennspannung
14VDC
SVHC
To Be Advised
Kfz-Steckverbindergehäuse
Abgewinkelte Stiftleiste
Kfz-Kontakt
Stiftkontakt, Leiterplatte
Kontaktmaterial
-
IP-Schutzart
-
Nennstrom
17A
Technische Dokumente (3)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:To Be Advised
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.118388
