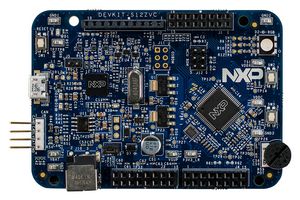

DEVKIT-S12ZVC

Das DEVKIT-S12ZVC ist ein S12ZVC-CAN- und -LIN/SCI-Evaluationsboard, das mit dem MagniV-Mikrocontroller 9S12ZVCA192 für Hochtemperatur-Kfz- und Industrieanwendungen mit CAN-Knoten wie Relais, Aktoren und Schalter bestückt ist. Der Baustein der Familie S12ZVC verwendet einen S12Z-Core und bietet skalierbaren Speicher mit bis zu 192kB an Flash, integrierte CAN-Bitübertragungsschicht, integrierten Spannungsregler für 5V bis 12V, ADC, DAC, ACMP, 2x SPI und SCI/LIN, 1x IIC, ist in einem 48-poligen und 64-poligen LQFP-Gehäuse ausgeführt und unterstützt Temperaturen von -40°C bis 150°C. Das DEVKIT-S12ZVC ist ein kostengünstiges Development Kit mit CAN-, LIN/SCI-Anschlüssen auf einem Board mit kompaktem Formfaktor, das mit der Arduino® UNO Rev3-Pinbelegung kompatibel ist. Das Kit ermöglicht Erweiterungen mithilfe des DEVKIT-COMM-Boards. Das Development Kit bietet eine 12V-Spannungsversorgung, USB-betriebenes OpenBDM-Debugging, Potentiometer, zwei Drucktaster und RGB-LED.

• Integrierte CAN-Bitübertragungsschicht
• USB-zu-Serial-Schnittstelle
• Unterstützt CAN- und LIN-Steckverbinder
• Integrierter Spannungsregler (VREG) für Betriebsspannungen von 3.5V bis 20V
• Boardinternes Open-Source-Programmier- und -Debugging-Tool OSBDM

Hinweise

12V-Netzteil (1A) erforderlich für Debugging und CAN/LIN-Kommunikation. Netzteil nicht im Lieferumfang enthalten.
