1778056

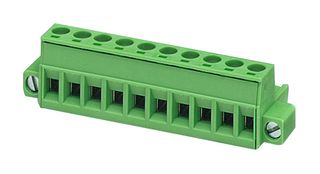

Steckbare Reihenklemme, 5.08 mm, 9 -polig, 24 AWG, 12 AWG, 2.5 mm², Schraubanschluss
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerPHOENIX CONTACT
Herstellerteilenummer1778056
Bestellnummer2671290
ProduktpaletteMSTB
Auch bekannt als1778056, MSTB 2,5/ 9-STF-5,08
Technisches Datenblatt
144 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | € 7,600 |
| 10+ | € 6,650 |
| 100+ | € 6,520 |
| 250+ | € 6,380 |
| 500+ | € 6,250 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
€ 7,60 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerPHOENIX CONTACT
Herstellerteilenummer1778056
Bestellnummer2671290
ProduktpaletteMSTB
Auch bekannt als1778056, MSTB 2,5/ 9-STF-5,08
Technisches Datenblatt
Rastermaß5.08mm
Anzahl der Positionen9-polig
Leiterstärke (AWG), min.24AWG
Leiterstärke (AWG)24AWG bis 12AWG
Leiterstärke (AWG), max.12AWG
Leiterquerschnitt CSA2.5mm²
DrahtanschlussverfahrenSchraubanschluss
Nennstrom12A
Nennspannung320V
ProduktpaletteMSTB
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
MSTB 2,5/ 9-STF-5,08 von Phoenix Contact ist ein COMBICON-Leiterplattensteckverbinder mit 9 Positionen und einem Rastermaß von 5.08mm. Die Steckrichtung ist parallel zur Leiterachse. Der Steckverbinder ist ausgelegt für Drähte der Stärke 24AWG bis 12AWG.
- Nennstrom: 12A
- Nennspannung: 250V (III/3), 320V (III/2), 630V (II/2)
- Isoliermaterial: grünes Polyamid
- Anschlusskapazität: 0.2mm² bis 2.5mm² (Massivleiter), 0.2mm² bis 2.5mm² (Litzenleiter)
- Flammfest gemäß UL 94 V0
- Verschraubbarer Flansch für herausragende mechanische Stabilität
- Kontaktoberfläche: Zinn
Anwendungen
Industrie
Technische Spezifikationen
Rastermaß
5.08mm
Leiterstärke (AWG), min.
24AWG
Leiterstärke (AWG), max.
12AWG
Drahtanschlussverfahren
Schraubanschluss
Nennspannung
320V
SVHC
No SVHC (21-Jan-2025)
Anzahl der Positionen
9-polig
Leiterstärke (AWG)
24AWG bis 12AWG
Leiterquerschnitt CSA
2.5mm²
Nennstrom
12A
Produktpalette
MSTB
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366990
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Y-Ex
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.0164
