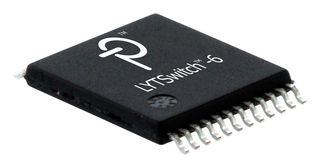

LYT6070C-TL

Die ICs der Produktreihe LYTSwitch™-6 vereinfachen die Entwicklung und Fertigung von Offline-LED-Treibern deutlich, besonders von Treibern in kompakten Gehäusen oder mit hohen Anforderungen in Bezug auf den Wirkungsgrad. Die revolutionäre LYTSwitch-6-Architektur umfasst primär- und sekundärseitige Controller mit Messelementen und Feedback-Mechanismus mit Sicherheitseinstufung in einem einzigen IC. Die Nähe der Bauelemente und die innovative Verwendung der integrierten Kommunikationsverbindung, FluxLink, ermöglichen eine präzise Steuerung eines sekundärseitigen Synchrongleichrichtungs-MOSFET mit quasiresonantem Schalten des primärseitig integrierten Hochspannungsschalters zum Beibehalten eines hohen Wirkungsgrads über den gesamten Lastbereich. Die Bausteine umfassen einen Multimode-QR (quasiresonant)-/CCM-/DCM-Flyback-Controller, einen Hochspannungsschalter, sekundärseitige Steuerung und einen Synchrongleichrichtungstreiber. Anwendungen umfassen isolierte Offline-LED-Treiber, intelligente LED-Beleuchtung und Hochspannungs-Flyback-Nachregler. Die ICs sind zugelassen gemäß UL1577 und TÜV (EN60950 und EN62368).

• Ausgangsleistung: 95W bei 277V AC ± 15%, 85W bei 85-305V AC, 110W bei 380V DC/450V DC (Open-Frame)
• Flyback-CV/CC-LED-Treiber-IC mit integriertem Hochspannungsschalter und FluxLink-Feedback
• EcoSmart™-energieeffiziente PowiGaN™-Technologie (bis zu 100W ohne Kühlkörper)
• Wirkungsgrad: bis zu 94% über den gesamten Lastbereich, FluxLink™ integriert, HIPOT-isoliert, Feedback-Link
• Hervorragende CV/CC-Genauigkeit, unabhängig vom Transformatordesign und von externen Bauelementen
• Geringe Leistungsaufnahme im Leerlauf: unter 30mW, einschließlich Leitungsmessung (ohne PF-Frontend)
• Thermische Gegenkopplung gewährleistet, dass Leistung auch bei erhöhten Temperaturen weiterhin bereitgestellt wird
• Designs mit LYTSwitch-6 erfüllen die Energy Star-Richtlinien sowie alle weltweiten Richtlinien zur Energieeffizienz von Beleuchtungsanwendungen
• OVP am Eingang mit autom. Neustart, OVP/UVP am Ausgang mit autom. Neustart, Erkennung, ob SYNCHRONOUS RECTIFIER DRIVE-Pin mit externem FET verbunden ist
• Verstärkte Isolation; Isolationsspannung: > 4000V AC, 100% HIPOT-Konformitätstest in der Produktion

Warnungen und Hinweise

Aufgrund der Marktnachfrage nach diesem Produkt kommt es zu längeren Lieferzeiten. Liefertermine weichen möglicherweise ab. Das Produkt ist von Rabattaktionen ausgenommen.
