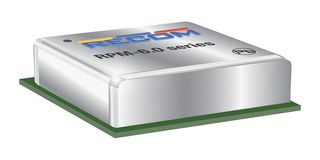

RPM3.3-6.0-CT
Nicht isolierte POL-DC/DC-Wandler, ITE, Modul, 1 Ausgang, 19.8 W, 3.3 V, 6 A
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerRECOM POWER
HerstellerteilenummerRPM3.3-6.0-CT
Bestellnummer3977369
ProduktpaletteRPM-6.0 Series
Technisches Datenblatt
112 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | € 9,630 |
| 5+ | € 8,720 |
| 10+ | € 8,460 |
| 20+ | € 8,190 |
| 50+ | € 7,910 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
€ 9,63 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerRECOM POWER
HerstellerteilenummerRPM3.3-6.0-CT
Bestellnummer3977369
ProduktpaletteRPM-6.0 Series
Technisches Datenblatt
Anwendungen für das NetzteilITE
DC/DC-WandlerModul
Anzahl der Ausgänge1 Ausgang
Ausgangsleistung, max.19.8W
Nennausgangsspannung3.3V
Ausgangsstrom, max.6A
DC/DC-WandlerausgangFest, einstellbar
DC/DC-WandlermontageOberflächenmontage
DC-Eingangsspannung, min.4V
DC-Eingangsspannung, max.15V
Tiefe12.19mm
Breite12.19mm
Höhe3.75mm
ProduktpaletteRPM-6.0 Series
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
RPM-6.0 series is a 6A single output non-isolated switching regulator power module with a full set of features including adjustable output, sequencing, soft-start control, on/off control and power good signals. The ultra-compact module has a profile of only 3.75mm, but with an efficiency of up to 99%, the device can operate at full load in ambient temperatures as high as +90°C without forced air cooling. The package is complete with 6-sided shielding for optimal EMC performance and excellent heat management.
- 3.3VDC output voltage, 4 to 15VDC input voltage
- High power density (L*W*H = 12.19mm x 12.19mm x 3.75mm)
- Wide operating temperature range from -40°C to 90°C at full load
- Thermally and EMI enhanced 25 pin LGA package
- Compact DOSA compatible footprint
- Low profile
- Internal operating frequency of 2.4MHz
- Designed to meet EN62368-1 standard
- Short circuit protection, overcurrent protection, overtemperature protection, undervoltage lockout
- Metal case, FR4 (UL94 V-0) PCB, copper with electrolytic nickel-gold solder pads
Technische Spezifikationen
Anwendungen für das Netzteil
ITE
Anzahl der Ausgänge
1 Ausgang
Nennausgangsspannung
3.3V
DC/DC-Wandlerausgang
Fest, einstellbar
DC-Eingangsspannung, min.
4V
Tiefe
12.19mm
Höhe
3.75mm
SVHC
No SVHC (21-Jan-2025)
DC/DC-Wandler
Modul
Ausgangsleistung, max.
19.8W
Ausgangsstrom, max.
6A
DC/DC-Wandlermontage
Oberflächenmontage
DC-Eingangsspannung, max.
15V
Breite
12.19mm
Produktpalette
RPM-6.0 Series
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Slovak Republic
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Slovak Republic
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.0011
