P0061

P0061 ist ein Entwicklungs- und Ausbildungsboard für DE2-115. Das Board der Produktreihe DE2 steht seit langem in vorderster Reihe im Bereich von Entwicklungsboards im Bildungsbereich, da es zahlreiche Schnittstellen bietet, um verschiedene Anwendungsanforderungen zu erfüllen. Terasic kündigt die Einführung des neuesten Boards DE2-115 an, das den Cyclone IV E-Baustein enthält. Als Reaktion auf die steigenden, vielseitigen, kostengünstigen Spektrumanforderungen angetrieben durch die Nachfrage nach mobilem Video-, -Sprach- und Datenzugriff sowie nach hochwertigen Bildern bietet das neue Board DE2-115 ein optimales Gleichgewicht zwischen einer kostengünstigen, energiesparenden und umfangreichen Logikversorgung und Speicher- und DSP-Funktionen. Der Baustein Cyclone EP4CE115 auf dem Board DE2-115 verfügt über 114480 Logikelemente (LEs) und ist damit der größte Baustein der Produktreihe Cyclone IV E, mit einem RAM mit bis zu 3.9MB/s und 266 Vervielfachern. Zudem überzeugt der Baustein durch eine unvergleichliche Kombination aus geringen Kosten und Funktionalität mit niedrigem Stromverbrauch im Vergleich zu Cyclone-Bausteinen vorheriger Generationen.

• Altera Cyclone IV 4CE115-FPGA
• USB Blaster für Programmierung, es werden sowohl JTAG- als auch Active Serial (AS)-Programmiermodi unterstützt
• HSMC-Steckverbinder (High-Speed-Mezzanine-Card)
• 24-Bit-CODEC mit CD-Qualität und Line-In-, Line-Out-Buchse und Mikrofoneingang
• VGA-DAC (dreifache 8-Bit-High-Speed-DACs) mit VGA-Out-Steckverbinder
• TV-Decoder (NTSC/PAL/SECAM) und TV-In-Steckverbinder
• 2x Gigabit-Ethernet-PHY mit RJ45-Steckverbindern
• USB-Controller mit USB-A- und B-Steckverbindern
• RS232-Transceiver und 9-poliger Steckverbinder
• Anschluss für PS/2-Maus/-Tastatur

Lieferumfang

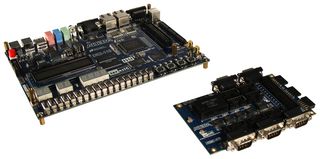

Board DE2-115, vollständige Design-Suite-DVD für Windows, DE2-115-System-CD, DC-Netzadapter 12V/2A, USB-Kabel, zwei einpolige Stiftleisten, sechs Füße aus Silikon, Fernbedienung, industrielle ICB-HSMC-Kommunikationsplatine.
