4264

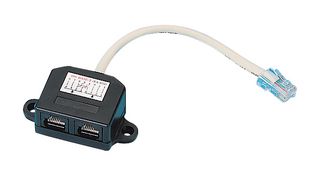

4264 sind Cat5e-UTP-10/100-BaseT-Datenkabel-Economiser mit einem 150mm langen, 4-paarigen 24AWG-Kabel mit einem weißen Mantel und einem RJ45-Stecker auf zwei RJ45-Buchsen mit vergoldeten Kontakten. Ethernet-Netzwerke nutzen traditionell Kabel mit 8 Leitern (oder 4 verdrillten Aderpaaren), von denen allerdings vier nicht verwendet werden. Dieser Adapter nutzt diese nicht verwendeten Leiter. In der Tat ermöglichen die Economiser, von denen jeweils einer an jedem Ende eines Kabels verwendet wird, die Teilung von Cat5e-Daten- und Sprachsignalen. Durch Einstecken eines Economisers direkt in eine Wandsteckdose und eines zweiten Economisers in ein Patchpanel am anderen Ende kann ein Kabel von 4 verdrillten Aderpaaren verwendet werden, um entweder 2 Sätze von Daten- und Sprachsignalen oder einzelne Daten- und Sprachsignale zu übertragen. Durch die Verwendung dieser Economiser ist keine Installation zusätzlicher Kabel erforderlich. Die Y-Adapter splitten alle acht Leiter und ermöglichen so eine Parallelschaltung. Sie stellen keine zwei individuellen Leitungen zur Verfügung, ermöglichen aber, dass zwei Punkte (Telefone) die gleiche Leitung teilen.

• Müssen paarweise verwendet werden: ein Economiser wird in die Steckdose eingesteckt, der andere in das Patchpanel
• Y-Adapter splitten alle 8 Leitungen und ermöglichen so eine Parallelschaltung

Anwendungen

Kommunikation & Netzwerke
