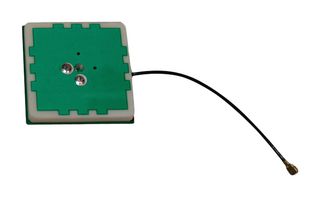

APAKC3508A-SG3
HF-Patchantenne, GPS/GLONASS/Galileo/Beidou, 1.555GHz bis 1.615GHz, 3dBi, rechtsdrehend
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
107 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | € 21,390 |
| 5+ | € 18,700 |
| 10+ | € 16,010 |
| 50+ | € 13,840 |
| 100+ | € 13,580 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
€ 21,39 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerABRACON
HerstellerteilenummerAPAKC3508A-SG3
Bestellnummer3501683
Technisches Datenblatt
AntennePatchantenne
Frequenz, min.1.555GHz
Frequenz, max.1.615GHz
AntennenmontageI-Pex-Steckverbinder
Verstärkung3dBi
Stehwellenverhältnis (VSWR)1.5
Eingangsleistung-
Eingangsimpedanz50ohm
AntennenpolarisationRechtsdrehend
Produktpalette-
SVHCNo SVHC (07-Nov-2024)
Produktbeschreibung
APAKC3508A-SG3 is a compact multiband active GNSS (GPS/GLONASS/BEIDOU/Galileo) patch antenna. Applications include GPS/GLONASS/Galileo/Beidou applications, IoT, M2M, remote technology monitoring, geofencing, surveying and mapping systems, logistics.
- Active GNSS with LNA, LNA gain of 32dB, RHCP polarization, RF coax cable, IPEX connector
- 1555 to 1615MHz operating frequency, max VSWR is 1.5 (GPS-L1, BeiDou-B1, GLONASS-L1, Galileo-E1)
- Typical gain is 3.0dBi (GPS-L1), 2.8dBi (BeiDou-B1), 2.5dBi (GLONASS-L1), 3.0dBi (Galileo-E1)
- Dielectric ceramics antenna, 75mm, RF-1.13 cable
- IPEX-II connector, 10% to 95% R.H. humidity, 20ppm/deg.°C frequency temperature coefficient
- Dimension is 35.0 x 35.0 x 8.7mm
- Operating temperature range from -40°C to +80°C
Technische Spezifikationen
Antenne
Patchantenne
Frequenz, max.
1.615GHz
Verstärkung
3dBi
Eingangsleistung
-
Antennenpolarisation
Rechtsdrehend
SVHC
No SVHC (07-Nov-2024)
Frequenz, min.
1.555GHz
Antennenmontage
I-Pex-Steckverbinder
Stehwellenverhältnis (VSWR)
1.5
Eingangsimpedanz
50ohm
Produktpalette
-
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85291095
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (07-Nov-2024)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.001
