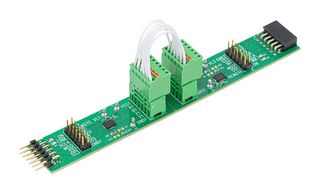

DC2799A

DC2799A ist ein Demoboard für den Baustein LTC4332, bei dem es sich um eine SPI-Erweiterung über eine robuste, differentielle Verbindung handelt. Die Demoschaltung 2799A verwendet den Baustein LTC®4332 zur Erweiterung einer SPI-Schnittstelle mit 3 sekundären Geräten auf bis zu 1200m (150m mit einem 500kHz-SCK wie werksseitig konfiguriert). Das Board DC2799A ist kompatibel mit der gängigen Pmod-Schnittstelle, wodurch eine einfache Evaluierung mit den vielen Geräten in diesem Ökosystem ermöglicht wird. Beim Baustein LTC4332 handelt es sich um eine 2MHz-SPI-Bus-Erweiterung, die für den Betrieb in sehr störbehafteten industriellen Umgebungen ausgelegt ist. Der SPI-Bus wird über zwei verdrillte Aderpaare durch differentielle Transceiver mit Fehlerschutz bis ± 60V erweitert. Dank des erweiterten 25V-Gleichtaktspannungsbereichs kann der Baustein LTC4332 verschiedene Massepotentiale überbrücken.
