LTC4315CDE#PBF

LTC4315 ist ein Hot-Swap-fähiger 2-Draht-Buspuffer, der eine bidirektionale Pufferung ermöglicht und gleichzeitig eine niedrige Offset-Spannung und einen hohen Signal/Rausch-Abstand von bis zu 0.3VCC aufrecht erhält. Während der Einführung sind die SDA- und SCL-Leitungen vorgeladen auf 1V zum Minimieren der Störungen am Bus. Die Verbindung wird hergestellt zwischen dem Eingang und Ausgang, nachdem ENABLE in den High-Zustand übergeht und eine Stoppbit- oder Busleerlauf-Bedingung an den SDA- und SCL-Pins erfasst wurde. Der Baustein wird häufig unter anderem in folgenden Anwendungen eingesetzt: Kapazitätspuffer/Buserweiterung, Einführen von Leiterplatten im laufenden Betrieb, Telekommunikationssysteme einschließlich ATCA, Pegelumsetzung, PMBus und Server.

• Kompatibel mit nicht konformen I²C-Geräten, die eine hohe VO ansteuern
• Einstellbarer Strom für Beschleunigung der Anstiegszeit
• Pegelverschiebung für 1.5V-, 1.8V-, 2.5V-, 3.3V- und 5V-Busse
• Trennung und Erholung nach blockiertem Bus
• Kompatibel mit I²C, I²C Fast Mode und SMBus
• ESD-Schutz bis ± 4KV HBM
• Hochimpedante SDA-, SCL-Pins ohne Stromversorgung
• Verhindert SDA- und SCL-Korruption während die Leiterplatte im Betrieb in die Backplane eingesetzt bzw. wieder entfernt wird
• Betriebstemperatur: 0°C bis 70°C

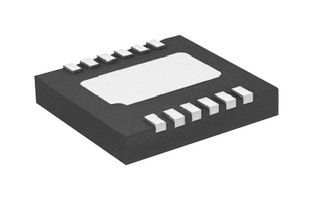

• 12-poliges DFN-Gehäuse
