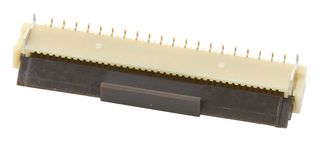

FH12-40S-0.5SVA(54)

Beim Modell FH12-40S-0.5SV(55) handelt es sich um 1-reihige FPC/FFC-Buchsenleisten mit 40 Positionen und einem Rastermaß von 0.5mm. Diese Buchsenleisten verfügen über einen Isolator aus beigefarbenem Polyamid und dunkelbraunem PPS, Kontakte aus vergoldeter Phosphorbronze und verzinnte Metallanschlüsse. Die Steckverbinder der Produktreihe FH12 sind zur vertikalen Oberflächenmontage ausgelegt, mit vertikaler Betätigungsposition und Kontaktausrichtung. Sie zeichnen sich dank des One-Touch-ZIF-Drehmechanismus durch eine leichte Handhabung mit geringer Kraft aus. Ein klares, spürbares Einrasten signalisiert den erfolgreichen Abschluss des Steckvorgangs. Durch den One-Touch-ZIF-Drehmechanismus erfordern die Steckverbinder der Produktreihe FH12 weniger Platz als Steckverbinder mit Schiebeverriegelung, wodurch sie auch mittig auf der Leiterplatte montiert werden können. Die FH12S-Ausführungen mit 30, 40, 45, 50 und 53 Pins sind mit einem verstärkten Betätiger erhältlich, der eine zusätzliche Sicherheit bietet.

• One-Touch-ZIF-Drehmechanismus
• Klares, spürbares Einrasten
• Geeignet bei hoher Bestückungsdichte
• Verstärkter Betätiger
• Nennstrom: 0.5A
• Nennspannung: 50V AC/DC
• Kontaktwiderstand, max.: 50mΩ
• Isolationswiderstand, min.: 500MΩ
• Spannungsfestigkeit: 150V AC für 1 Minute
• 20 Steckzyklen

Anwendungen

Industrie
