Ihr Bedarf geht darüber hinaus?
Menge | |
---|---|
1+ | € 1,850 |
10+ | € 1,250 |
50+ | € 1,190 |
100+ | € 1,120 |
250+ | € 1,060 |
500+ | € 1,020 |
1000+ | € 0,973 |
2500+ | € 0,954 |
Produktspezifikationen
Produktbeschreibung
Der CBTL02043ABQ,115 ist ein 2:1-Multiplexer/Demultiplexer-Schalt-IC mit 2 differentiellen Kanälen für USB 3.1, PCI Express Generation 3 oder andere serielle High-Speed-Schnittstellen-Anwendungen. Der CBTL02043A/B schaltet zwei differentielle Signale zu einem von zwei Zielen. Mithilfe eines einzigartigen Designverfahrens hat NXP die Impedanz des Schalt-IC so minimiert, dass die durch den Schalter auftretende Dämpfung vernachlässigbar gering ist. Zudem wurden der Kanal-zu-Kanal-Versatz und der Crosstalk zwischen Kanälen so minimiert, wie es für die serielle High-Speed-Schnittstelle erforderlich ist. Der CBTL02043A/B ermöglicht die Erweiterung bestehender High-Speed-Ports als extrem energiesparende Lösung. Die Pinbelegung des Bausteins wurde optimiert, um verschiedene Anwendungslayouts abzudecken. Der CBTL02043A hat I/O-Pins an der gegenüberliegenden Gehäuseseite und kann mit Kartenrandsteckverbindern mit verschiedenen Signalquellen auf der Hauptplatine verwendet werden. Der CBTL02043B hat Ausgänge an beiden Gehäuseseiten und kann zwischen zwei Steckverbindern zum Multiplexen differentieller Signale von einem Controller platziert werden.
- High-Speed-Schalten von Signalen für Anwendungen mit 10Gbit/s
- Hohe Bandbreite: 10GHz bei -3dB
- Geringe Einfügungsdämpfung: -0.5dB bei 100MHz, -1.3dB bei 4.0GHz
- Geringe Rückflussdämpfung: -13.5dB; wenig Crosstalk: -35dB; niedrige Isolation im ausgeschalteten Zustand: -20dB bei 4GHz
- Geringer Versatz innerhalb eines Paars: typ. 5ps; geringer Versatz zwischen Paaren: max. 35ps
- VDD-Betriebsbereich: 3.3V ± 10%
- Abschalt-Pin (XSD) für Energiesparmodus
- ESD-Schutz bis 2000V HBM, 1000V CDM

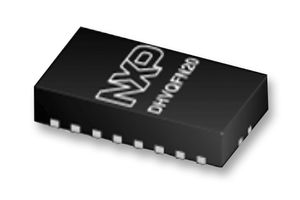

- Ausführung im DHVQFN20-Gehäuse
- Temperaturbereich: -40°C bis +85°C
Technische Spezifikationen
Analoger Multiplexer/Demultiplexer
2Schaltkreis(e)
3V bis 3.6V
20Pin(s)
6ohm
-
Serielle Schnittstellen
-40°C
-
MSL 1 - unbegrenzt
Einfache Versorgung
6ohm
DHVQFN
2Kanäle
-
2:1
Oberflächenmontage
85°C
-
No SVHC (27-Jun-2024)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Taiwan
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
RoHS
RoHS
Produkt-Konformitätszertifikat
